¿Qué son los ductos de ventilación positiva y cómo funcionan en minería?
Resumen: Los ductos de ventilación positiva son conductos utilizados para transportar el aire impulsado por un ventilador hasta zonas donde se necesita mantener una circulación controlada, especialmente en minería subterránea, túneles y frentes de trabajo. Su funcionamiento depende del diseño completo del sistema de ventilación, el caudal requerido, la presión disponible, el diámetro del ducto, su longitud y las condiciones propias de la labor.
Los ductos de ventilación positiva forman parte de los sistemas de ventilación forzada utilizados para dirigir aire hacia sectores específicos de una operación subterránea, por lo que su selección debe responder a las condiciones técnicas del circuito y no únicamente al espacio disponible para instalarlos. En una mina, la ventilación, la iluminación, el monitoreo atmosférico y los equipos de protección forman parte de una misma gestión de seguridad operacional.
En Doblón contamos con ductos para ventilación positiva fabricados en lona y diseñados para trabajar con ventiladores en minas subterráneas, túneles y otras áreas donde se requiere conducir el flujo de aire hasta un punto determinado dentro del sistema.

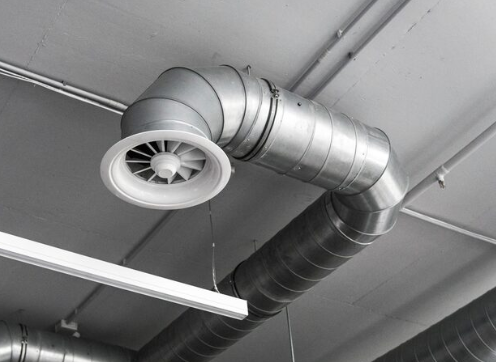

Los ductos de ventilación en minería permiten conducir el aire generado por un ventilador hacia frentes de trabajo, galerías, túneles y sectores de una mina donde el flujo natural no resulta suficiente para las condiciones operativas establecidas en el plan de ventilación. En un sistema soplante o impelente, el ventilador proporciona la energía necesaria para mover el aire y el ducto crea una trayectoria definida hasta el sector que necesita ventilación, de manera que el aire fresco llegue de forma controlada y contribuya al movimiento de la atmósfera presente en la labor.
Dentro de una operación subterránea, este sistema participa en tareas directamente relacionadas con la gestión de la atmósfera de trabajo:
El ducto por sí solo no determina la cantidad de aire que llega al frente, ya que el resultado depende también de la capacidad y presión del ventilador, las pérdidas producidas a lo largo de la instalación, el diámetro utilizado, la longitud total, las uniones y la geometría del recorrido.
Un sistema de ventilación positiva trabaja mediante un ventilador que impulsa aire hacia el interior de un ducto, generando una presión que permite transportar ese flujo a través del conducto hasta el punto de descarga. Cuando el aire llega al extremo del ducto se incorpora a la atmósfera del frente de trabajo y genera movimiento dentro de la zona ventilada, siguiendo posteriormente las vías establecidas dentro del circuito de retorno de la mina.
Este principio permite acercar el suministro de aire a sectores donde la distancia respecto a la corriente principal hace necesario utilizar ventilación auxiliar, especialmente durante el desarrollo de galerías y frentes que continúan avanzando.
Los ductos de ventilación en minería deben seleccionarse según las condiciones físicas y operativas del lugar donde serán instalados, considerando que normalmente recorren galerías, túneles y sectores donde existen superficies irregulares, humedad, equipos en movimiento y cambios frecuentes en la configuración de los frentes. El diámetro debe permitir manejar el caudal contemplado dentro del diseño, la longitud debe facilitar la distribución del aire hasta el sector requerido y las conexiones necesitan conservar una continuidad suficiente para limitar fugas que reduzcan el rendimiento del sistema. También es necesario revisar el sistema de suspensión, las uniones entre tramos y el estado del material durante toda su utilización.

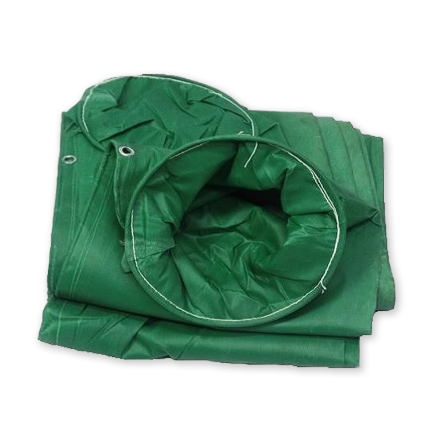

En Doblón disponemos de ductos para ventilación positiva de 20 metros de longitud fabricados en lona, con opciones de 8”, 12”, 16” y 20” de diámetro; nuestra información de producto también especifica costura reforzada y anillos metálicos en los extremos, características destinadas a facilitar su instalación y conexión dentro de sistemas utilizados en minas subterráneas, túneles y bodegas.
Al evaluar un ducto puedes revisar principalmente:
Estas variables deben analizarse como parte del circuito completo, ya que modificar una de ellas puede alterar la resistencia que encuentra el aire durante su desplazamiento.
El diámetro de los ductos de ventilación positiva debe definirse tomando como referencia el caudal requerido en el frente, la presión disponible en el ventilador, la longitud total de la instalación y las pérdidas de carga previstas durante el recorrido.
Elegir únicamente por el diámetro de salida del ventilador puede generar una instalación que no responda adecuadamente a las condiciones de la labor, principalmente cuando existen recorridos prolongados o cuando varios factores aumentan la resistencia al movimiento del aire. Un diámetro insuficiente incrementa la velocidad dentro del ducto y puede elevar las pérdidas de presión, por lo que el diseño debe establecer un equilibrio entre sección, caudal y capacidad del ventilador.
También debes considerar que el sistema cambia junto con el avance de la mina, de modo que una instalación adecuada para una distancia determinada necesita ser revisada cuando aumenta la longitud del ducto, aparecen nuevas derivaciones o cambia la ubicación del frente. Este análisis debe formar parte del plan de ventilación y de las verificaciones técnicas realizadas durante la operación.
En Colombia, la ventilación de las labores mineras subterráneas está regulada principalmente por el Decreto 1886 de 2015, modificado por el Decreto 944 de 2022, donde se establecen disposiciones relacionadas con el plan de ventilación, la calidad del aire, los circuitos de ventilación forzada, el control de gases y la verificación de caudales. El circuito debe ser definido por personal competente y estar incorporado dentro de la planificación técnica de la explotación, teniendo en cuenta la dirección del aire, los ventiladores, los controles y los puntos de medición.
La ventilación también se relaciona con las condiciones necesarias para desarrollar trabajos subterráneos de forma controlada, entre ellas la iluminación individual del trabajador. En nuestro contenido sobre la importancia de las lámparas mineras explicamos cómo este tipo de equipo participa en la seguridad y continuidad operativa en galerías, frentes de perforación, túneles y otras áreas donde la disponibilidad de iluminación natural es limitada o inexistente.

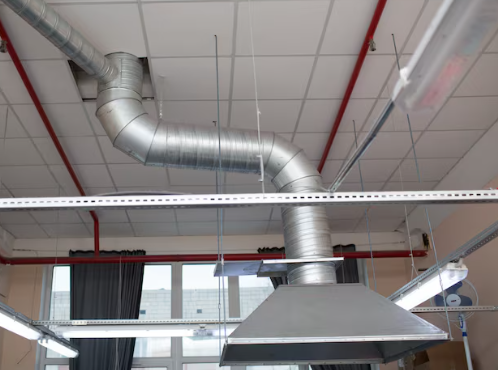

La instalación de los ductos de ventilación positiva debe conservar un recorrido continuo y estable desde el ventilador hasta el sector donde se necesita entregar el flujo de aire, procurando que cada tramo permanezca correctamente suspendido, que las conexiones estén ajustadas y que el conducto no presente deformaciones capaces de reducir su sección útil.
Los cambios bruscos de dirección, aplastamientos, puntos de estrangulamiento y uniones con fugas aumentan la resistencia del circuito y pueden disminuir el volumen de aire disponible en el extremo de descarga, por lo que la instalación debe seguir el trazado establecido dentro del diseño de ventilación de la operación.
Durante el montaje es recomendable controlar:
La ubicación final y las distancias utilizadas deben responder al plan técnico de cada mina, ya que las necesidades de ventilación dependen de la geometría de las labores, los equipos presentes, el personal, los contaminantes identificados y la evolución del frente.
El mantenimiento de los ductos de ventilación en minería se concentra en conservar la sección del conducto, controlar fugas y mantener las conexiones en condiciones adecuadas para que el aire llegue al destino previsto dentro del circuito.
Las inspecciones deben permitir identificar perforaciones, desgaste del material, costuras afectadas, anillos deformados, uniones abiertas, tramos aplastados o puntos donde la suspensión esté alterando la geometría del ducto, ya que cualquiera de estas condiciones puede aumentar las pérdidas y modificar el comportamiento del sistema.
Una rutina técnica puede incluir inspección visual de los tramos, revisión de conexiones, comprobación de soportes, limpieza cuando exista acumulación de material y reparación o sustitución de secciones deterioradas. También resulta necesario relacionar estas revisiones físicas con las mediciones de ventilación, ya que un cambio de caudal puede indicar problemas en el ducto, modificaciones en el circuito o variaciones en el funcionamiento del ventilador.
Los problemas de rendimiento suelen aparecer cuando el ducto se selecciona o instala sin considerar el comportamiento completo del sistema de ventilación. Un conducto puede mantenerse físicamente operativo y entregar un caudal menor al requerido cuando existen pérdidas acumuladas a lo largo del recorrido, por esta razón las condiciones del ducto deben revisarse junto con la presión del ventilador, la distancia de instalación y los resultados obtenidos en las mediciones de campo.
Entre los puntos que requieren mayor atención están:
Corregir estos puntos ayuda a mantener la continuidad del flujo establecido dentro del plan de ventilación y permite tomar decisiones basadas en mediciones del sistema.
La ventilación constituye una parte de la gestión de seguridad de una operación subterránea y debe trabajar junto con sistemas de monitoreo atmosférico, procedimientos de emergencia, iluminación, equipos de protección personal y recursos destinados a la evacuación. En escenarios donde se presente una atmósfera peligrosa o una deficiencia de oxígeno, los autorescatadores para minería cumplen una función específica de protección respiratoria durante situaciones de emergencia y evacuación; estos equipos no sustituyen el circuito de ventilación ni su mantenimiento, ya que pertenecen a otra etapa de la gestión del riesgo.
La selección de estos elementos debe realizarse a partir de los peligros identificados en cada operación, las características de la mina y los procedimientos establecidos por el responsable técnico, manteniendo claramente diferenciada la función de cada equipo dentro del sistema de seguridad.
En Doblón contamos con ductos de ventilación positiva para aplicaciones mineras, túneles y otros espacios donde se requiere conducir aire mediante un sistema de ventilación, disponibles en diferentes diámetros para responder a distintas configuraciones de instalación. Nuestros modelos de 20 metros fabricados en lona se encuentran disponibles en diámetros de 8”, 12”, 16” y 20”, por lo que puedes evaluar la referencia correspondiente a partir de las especificaciones definidas para tu operación.
La elección final debe partir del cálculo del circuito de ventilación y de los requerimientos de caudal, presión, distancia y condiciones del frente. Si necesitas adquirir ductos para tu operación, en Doblón puedes consultar las referencias disponibles y recibir orientación comercial sobre las características de cada producto.
